60KA二級電涌保護器SPD(又稱電源防雷器、電源避雷器、浪涌保護器、過壓保護器) OMP-APM60-
產品介紹：
歐姆雷盾（OMRDON）60KA二級電涌保護器（Surge Protection Device，簡稱SPD）(又稱電源防雷器、電源避雷器、浪涌保護器、過壓保護器)，適用于交流380V（50Hz/60Hz）及以下的TN-S、TN-C-S、TT、IT等供電線路系統的雷擊電磁脈沖（LEMP）保護，用于雷擊區域的LPZ OB或LPZ1區與LPZ2區交界處，其設計依據符合GB18802.1，IEC61643-1技術標準。
功能特點：
1、可選遙信端子報警功能，便于遠程報警監控。
2、最高可承受60KA(8/20μs)雷電流沖擊。
3、反應速度快，動作響應時間小于25ns。
4、阻燃外殼設計，可方便地安裝在35mm電氣導軌上。
5、內置熱脫扣失效脫離裝置，使保護器因過熱、擊穿失效時能自動斷開。
6、可視告警窗口顏色表示保護的工作狀態，綠色(正常)、紅色(故障)。
產品應用和安裝位置：
歐姆雷盾（OMRDON）II級系列電涌保護器適用于雷擊區域的LPZOB或LPZ1區與LPZ2區交界處，通常并聯安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱內。

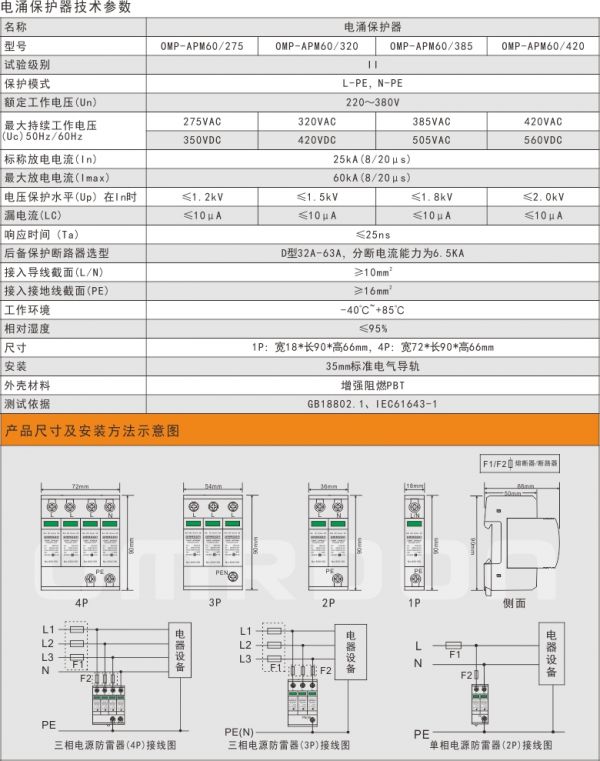

| 名稱 | 二級電涌保護器 | ||
| 模塊型號 | OMP-APM60 | NPE | |
| 試驗級別（依據IEC61643-1） | II | I | |
| 保護模式 | L-PE，N-PE/L-N，N-PE | N-PE | |
| 額定工作電壓(Un) | 220V/380V | ||
| 最大持續工作電壓(Uc) | 420V 50Hz/60Hz | 255V 50Hz/60Hz | |
| 電壓保護水平(Up) 在Isn時 | ≤2.0kV | ≤1.2kV | |
| 標稱放電電流(In) | 30kA(8/20μs) | 30kA(8/20μs) | |
| 最大放電電流(Imax) | 60kA(8/20μs) | -- | |
| 雷擊沖擊電流 (Iimp) | -- | 25KA(10/350μs) | |
| 響應時間 (Ta) | ≤25ns | ≤100ns | |
| 后備保護斷路器選型 | D型32A-63A， | -- | |
| 分?jǐn)嚯娏髂芰?.5-10KA | |||
| 接入導線截面S(L/N) | ≥10mm2 | ||
| 接入接地線截面(PE) | ≥16mm2 | ||
| (相線截面積S≤16mm2時，地線用S；相線截面積16mm2≤S≤35mm2時，地線用16mm2；相線截面積S≥35mm2時，地線要求S/2 ；依據GB50054第2.2.9條) | |||
| 工作環境 | -40℃~+85℃ | ||
| 相對濕度 | ≤95% | ||
| 尺寸 | 1P：18*90*67mm;4P：72*90*67mm | ||
| 安裝 | 35mm標準電氣導軌 | ||
| 外殼材料 | 增強阻燃PBT | ||
| 測試依據 | GB18802.1、IEC61643-1 | ||
| 貨號 | 型號 | 名稱及備注 | |

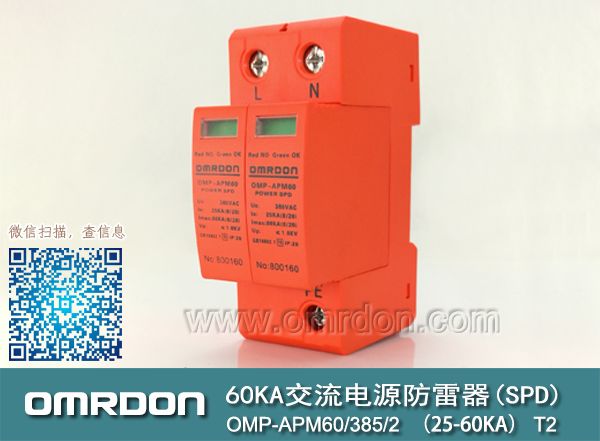

| 800112 | OMP-APM60/2 | 單相220V用，2P， | |
| 800113 | OMP-APM60/1+NPE | 單相220V用，1+1保護模式 | |

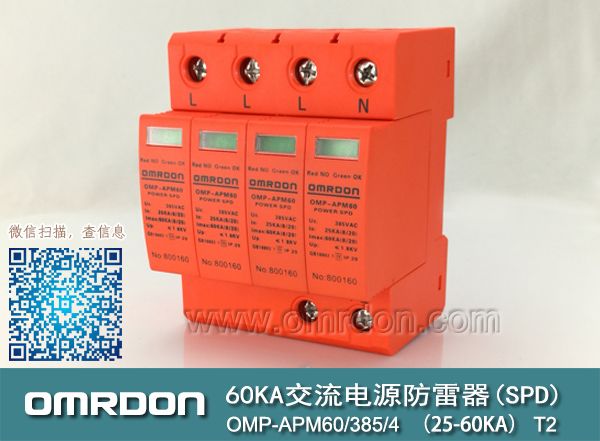

| 800110 | OMP-APM60/4 | 三相380V用，4P | |
| 800111 | OMP-APM60/3+NPE | 三相380V用，3+1保護模式 | |
| 800128 | OMP-FM | （可選）遙信報警觸點端子，用于遠程報警監控功能。 | |

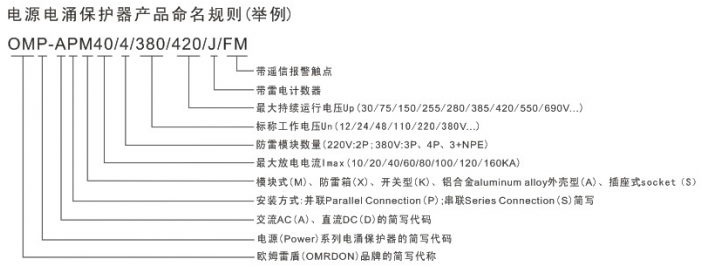

歐姆雷盾電源防雷器命名方式：
