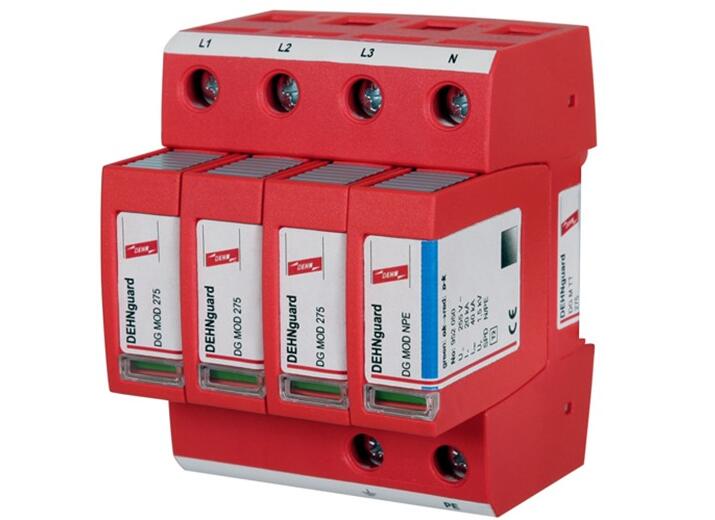

DEHN DG M TT385電源防雷器-
DG M TT 385FM產品知識：
完整的預接線單元，由底座和插入式保護模塊組成
--高放電能力，高通流量氧化鋅壓敏電阻/火花間隙
--"動態熱脫扣" SPD監測裝置，高可靠性
| 型號 | DG M TT 385 | DG M TT 385 FM |
| 貨號 | 952 311 | 952 316 |
| SPD 依據 EN 61643-11 | 2 級 | 2 級 |
| SPD 依據 IEC 61643-1/-11 | II 級 | II 級 |
| 交流標稱電壓 (UN) | 230/400 V | 230/400 V |
| 交流最大持續工作電壓[L-N] (Uc) | 385 V | 385 V |
| 交流最大持續工作電壓[N-PE] (Uc) | 255 V | 255 V |
| 標稱放電電流(8/20 μs) (ln) | 20 kA | 20 kA |
| 最大放電電流(8/20 μs) (lmax) | 40 kA | 40 kA |
| 雷電沖擊電流(10/350 μs) | 12 kA | 12 kA |
| [N-PE] (limp) | ||
| 電壓保護水平[L-N] (Up) | ≤ 1.75 kV | ≤ 1.75 kV |
| 5kA時，電壓保護水平[L-N] (Up) | ≤ 1.35 kV | ≤ 1.35 kV |
| 電壓保護水平[N-PE] (Up) | ≤ 1.5 kV | ≤ 1.5 kV |
| 工頻續流遮斷能力[N-PE] (lfi) | 100 Arms | 100 Arms |
| 響應時間[L-N] (tA) | ≤25 ns | ≤25 ns |
| 響應時間[N-PE] (tA) | ≤100 ns | ≤100 ns |
| 最大后備熔絲 | 125 AgL/gG | 125 AgL/gG |
| 最大后備熔絲時短路耐受能力 | 25 kArms | 25 kArms |
| 暫態過電壓(TOV)[L-N] (UT) | 385 V / 5 sec. | 385 V / 5 sec. |
| 暫態過電壓(TOV) [N-PE] (UT) | 1200 V / 200 ms | 1200 V / 200 ms |
| TOV特性 | 耐受 | 耐受 |
| 工作溫度范圍 (TU) | -40℃…+80℃ | -40℃…+80℃ |
| 工作狀態/故障指示 | 綠 / 紅 | 綠 / 紅 |
| 端口數 | 1 | 1 |
| 最小安裝導線截面積 | 1.5 mm2 單股線/軟線 | 1.5 mm2 單股線/軟線 |
| 最大安裝導線截面積 | 35 mm2 多股線/25mm2 軟線 | 35 mm2 多股線/25 mm2 軟線 |
| 安裝方式 | 35 mm DIN軌，依據 EN 60715 | 35 mm DIN軌，依據 EN 60715 |
| 外殼材質 | 紅色熱塑性材料，UL 94 V-0 | 紅色熱塑性材料，UL 94 V-0 |
| 安裝地點 | 室內 | 室內 |
| 防護等級 | IP 20 | IP 20 |
| 尺寸 | 4 mods, DIN 43880 | 4 mods, DIN 43880 |
| 認證 | KEMA, UL | KEMA, UL |
| 遙信觸點類型 | — | 浮動切換觸點 |
| 交流切換能力 | — | 250 V/0.5 A |
| 直流切換能力 | — | 250 V/0.1 A; 125 V/0.2 A; 75 V/0.5 A |
| 遙信終端的橫截面積 | — | 最大 1.5 mm2 單股線/軟線 |
| 重量 | 432 g | 436 g |
