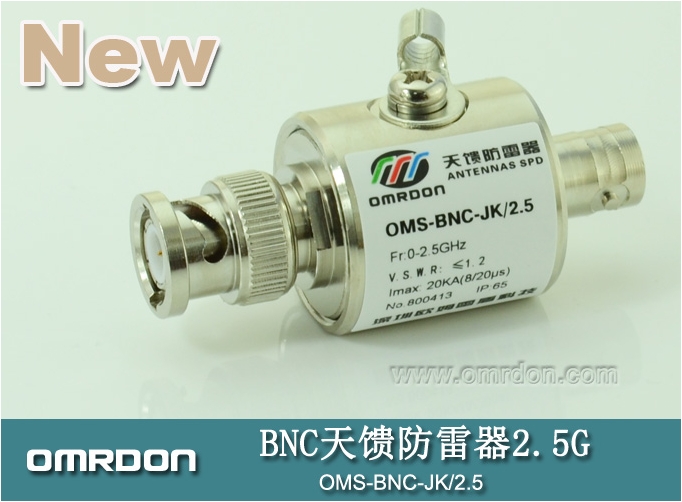

BNC接口 開關型同軸天饋防雷器 天饋浪涌保護器 OMS-BNC-JK/2.5-
歐姆雷盾（OMRDON）BNC接口 開關型同軸天饋防雷器（SPD、電涌保護器）能防止因饋線感應雷擊過電壓而對天線及收發設備造成的損害，適用于衛星無線通信，移動基站，微波通信，廣播電視等同軸天饋系統信號的電涌保護，安裝于防雷分區LPZ0A-1及后續分區。該產品采用屏蔽外殼封裝，內置優質高速過壓保護器件，對天饋線路上感應的雷電高壓脈沖具有高效的保護防御功能。
| 產品名稱 | 開關型同軸天饋防雷器 |
| 型號 | OMS-BNC-JK/2.5 |
| 接口方式 | BNC/JK |
| 最大持續工作電壓(Uc) | 90V |
| 電壓保護水平(Up) | 600V |
| 標稱放電電流In(8/20μs) | 10KA |
| 最大放電電流Imax(8/20μs) | 20KA |
| 反應時間 Ta | ≤25ns |
| 最大傳輸功率 pt | 400W |
| 駐波比 V.S.W.R | ≤1.2 |
| 特性阻抗 | 50/75Ω |
| 插入損耗 | ≤0.2dB/2.5GHZ |
| 頻率范圍 Fr | DC-2.5GHZ |
| 外殼材料 | 黃銅 |
| 外殼防護等級 | IP65 |
| 接地電阻Ω/線勁 | ≤4Ω /≥2.5mm2 |
| 工作溫度范圍 | 負40℃~~+70℃ |
| 空氣相對濕度 | 30%~90% |

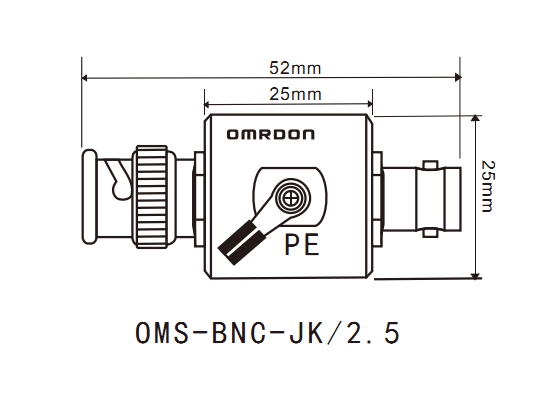

| 尺寸mm | 52*25*25 |
| 執行標準 | GBIBB02.1 IEC61643-1 |
1.駐波比小，插入損耗低（≤0.2db)；
2.傳輸速率高，使用頻率范圍大；
3.當雷擊電涌侵入時，無需中止用電設備，不影響正常設備正常運行；
4.多種接頭可選。
天饋防雷器安裝注意事項
1.本系列防雷器不分輸入輸出端,任一端口均可連接被保護設備；
2.正負線路請勿接反或接錯,切記不可帶電作業；
3.防雷器安裝在被保護設備前端越近效果越好；
4.設備需要定期檢查，產品劣化后必須立即更換；
5.接地一定要良好且接地電阻不大于4歐姆。
